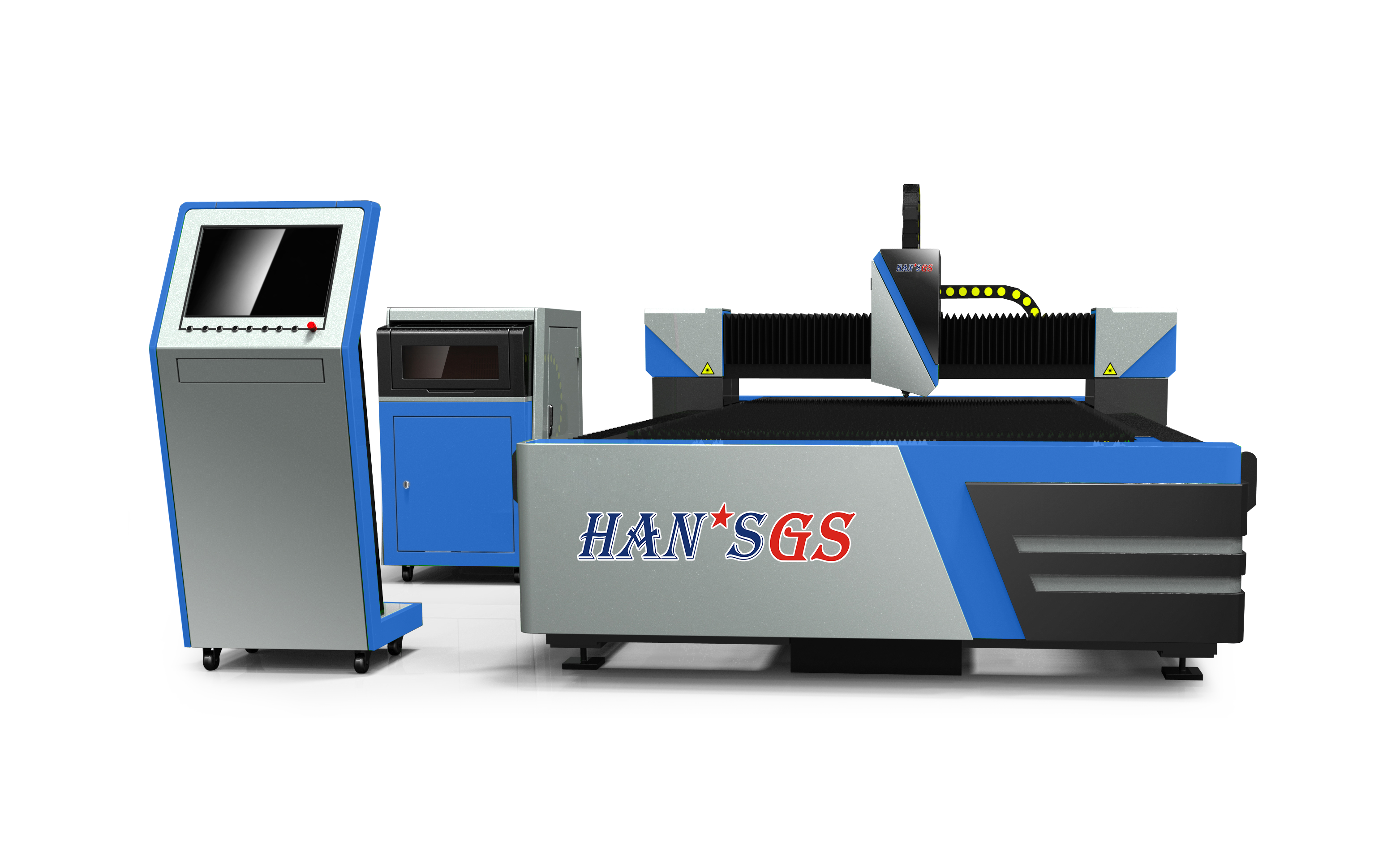

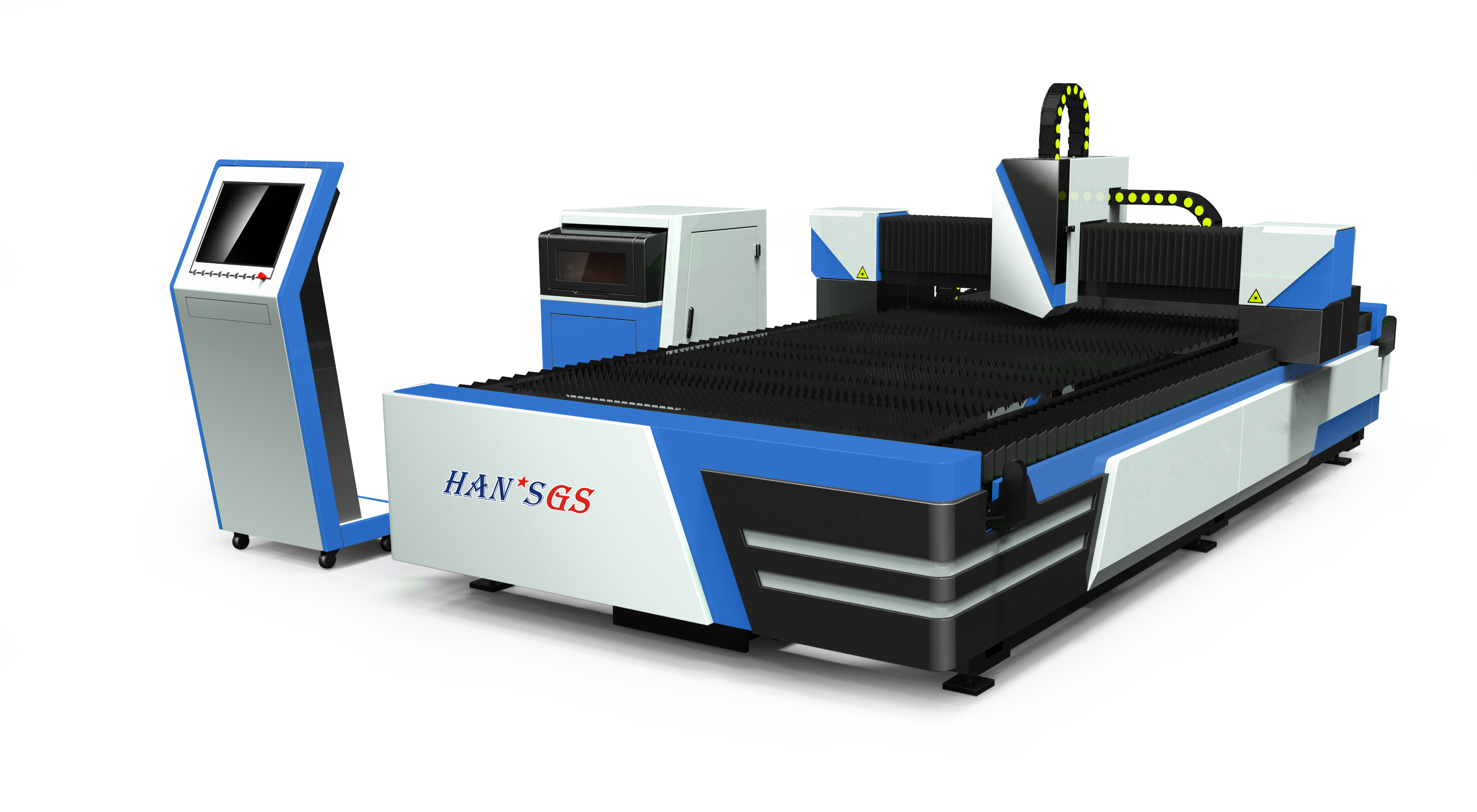

NUEVO GS-LFD3015 MAQUINA DE CORTE DE CHAPA CON LASER A TRAVES DE FIBRA OPTICA

Detalles



Ventajas del corte laser sobre otros métodos de corte térmico

  1. 1. La calidad de corte es muy buena:

Debido al pequeño punto que genera la lente focal, provocando una alta densidad de energía, sumado a la alta velocidad de desplazamiento del mismo se obtienen excelentes calidades de corte.

(1) La forma que se genera el corte produce un alto paralelismo entre ambos lados ya que la alta densidad de energía nos permite cortar de forma perpendicular a la chapa obteniendo una muy baja desviación. La precisión dimensional de las piezas de corte puede ser de hasta +/- 0.05 mm.

(2) La superficie de corte es lisa y brilante, la rugosidad de la superficie es sólo unas pocas docenas de micras, el corte por láser se puede utilizar como el procedimiento de trabajo final, las partes se pueden utilizar incluso directamente sin procesamiento mecánico.

(3) La zona afectada por el calor es muy pequeña, el rendimiento del material apenas se ve afectado cerca de la anchura del corte y la deformación de la pieza es pequeña. Además, la geometría del contorno es buena, las formas rectangulares de sección transversal de hendidura parecen regulares.

  1. Elevada automatización:

Adoptando un control digital, sólo necesita utilizar CAD para dibujar la imagen e importar a un software especializado, la máquina de corte láser puede cortar los artefactos que necesita, además existe una función de composición inteligente llamada nesting, por lo tanto puede ahorrar costos de materias primas en una mayor medida.

  1. Alta eficiencia de corte:

Debido a las propiedades de la transmisión del laser, sólo es necesario cambiar el programa del nCNC para cortar otra forma diferente, tanto como para el corte bidimensional, o el corte tridimensional.

  1. Alta velocidad de corte:

La velocidad de corte puede ser de hasta 600 cm / min cuando se utiliza láser de 1200W para cortar la placa de acero de bajo carbono de 2 mm, y puede leegar hasta 120 m / min al cortar la placa de resina de polipropileno de 5 mm. El material no necesita sujeción fija para el corte, así puede ahorrar la plantilla y el tiempo auxiliar para la carga y descarga material.

  1. Non-contact cutting:

There is no contact for work piece and laser head, so there is no tool wear. No need to change "tool" for different shapes parts processing, only need to change the output parameters. Laser, low noise, small vibration, and no pollution while cutting.

  1. Variedad de material de corte:

En comparación con el corte con oxiacetileno y el corte con plasma, el láser puede cortar muchos tipos de materiales, incluyendo metal, no metal, metal y material compuesto no metálico, cuero, madera, fibra, etc. Propiedades físicas térmicas y diferentes tasas de absorción láser.


Ficha Técnica

Características generals:



Modelo

GS-LFD3015

Fuente laser

Fibra óptica

Potencia Láser

500W~1500W

Rango de corte (L*W)

3000mm × 1500mm

Recorrido del eje Z

100 mm

Max. vel de posicionamiento

 120m/min

Max altura de material

Mas de 120mm

Forma de enfriado

Agua

Longitud de onda

1070nm

Minima luz de corte

≤0.1mm

Precision de los ejes X, Y, Z.

±0.03 mm

Repetitibilidad de posición

±0.02 mm

Thickness of cutting material

(according to material)

0.2-12mm

Modelo de Drivers

Servomotores

Requerimientos energéticos

380V,50/60Hz

Temperatura de tarbajo

5℃-45℃

Tiempo de tarbajo continuo

24 Hours

Peso total aproximado

 6750Kgs

Dimensiones exteriores

4270mm x2280mm x 1750mm

Nivel de proteccion

IP54







Funciones del nuevo modelo de corte laser  GS-LFD3015

  1. Equipado con doble dispositivo de escape de gases, lo que proporciona un buen efecto de desagote y baja contaminación.
  2. Ocupa un área pequeña, fácil de operar, bajo mantenimiento y puede funcionar las 24 hs. sin inconvenientes.
  3. El enfriador de agua tiene buena función de protección de seguridad, tales como sobre temperatura, falta de fase, presión, corte de agua, sub-tensión, sobrecarga, etc. Con un rendimiento estable, satisface el requisito de refrigeración de la fuente de láser



Base electrosoldada y distensionada en hornos de alta resistencia

  1. Nuestro pórtico tipo gantry que traslada la estructura de la trayectoria óptica que trabaja sobre la tabla ha sido recocido para relevar el estrés interno, así mejora perceptiblemente la rigidez y la estabilidad del cortador del laser del CNC.
  2. La mesa de trabajo ha sido recocida a alta temperatura otorgando una gran estabilidad a largo plazo.
  3. La viga del portico es de fundición y de un material muy liviano otorgando un buen rendimiento dinámico. El mecanizado luego del revenido asegura la integridad, rigidez y estabilidad de la viga
  4. Cilindro neumático, conveniente para los materiales de carga; Pinza neumática, nos asegura la exactitud de fijación.



Materiales de corte:



Se utiliza para cortar los materiales metálicos, tales como acero inoxidable, acero al carbono, acero de aleación, acero de silicio, acero de resorte, placa galvanizada, placa decapada, placa de cobre, placa de aluminio, etc.
